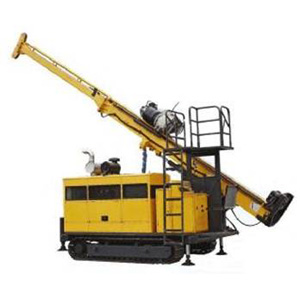

Equipement de Forage Hydraulique HYDX-4

I．Breve Presentation
La Equipement de Forage Hydraulique HYDX-4 completement hydraulique avec un rotateur a adopte une technologie de carottage de fil de liaison. Elle a ete le type dominant pour les explorations de minerais solides metalliques ou non dans les pays developpes. C'est egalement la direction vers laquelle evolue la technique de forage en Chine. Dans ces circonstances, ZZ Machinery (Shanghai) Co., Ltd. a developpe la foreuse carotteuse hydraulique (Foreuse Hydraulique Geologique) HYDX-4 correspondant a la situation de la Chine. Ce genre de machiner hydraulique geologique peut remplacer les produits importes. Elle peut etre utilisee pour l'exploration et la prospection geologique, la metallurgie, le charbon, le petrole, le gaz naturel, les eaux terrestres et autres industries. La machine de carottage hydraulique est equippee d'une serie de pompes de conduite des moteurs. L'alimentation et l'elevation du rotateur sont menes par dans la structure d'un cylindre poussant directement avec une tige de 3.5m (11.5 pieds). La rotation de la broche est menee par un moteur unique. Il a quatre changements mecaniques de la gamme de vitesses, et la vitesse pourrait etre reglee hydrauliquement avec un changement de clocher. La foreuse hydraulique geologique est simple, elle est legere, et facile a transferer, le mat a des fonctions de coulissage et peut toucher le sol, la broche soulevee et abaissee par un cylindre hydraulique. Elle pourrait etre pliee pour etre transportee ou deplacee. La broche a un grand diametre.

Ⅱ. Pricipaux Parametres de Equipement de Forage Hydraulique

Primary Pump Hydraulic Tank Capacity of Main Capacity of Wireline Hoist Foot Clamp Others

Moteur Diesel de la carotteuse hydraulique HYDX-4	Modele	Cummins 6BTA5.9-C180 (charge turbo et charge a l'eau refroidie)
	Deplacement	5.9L (1.56 US Gallons)
	Puissance	132Kw (180HP)
	RPM nominal (Arrangement de l'usine)	2200trpm
Capacite de Forage de la Foreuse Hydraulique Geologique	Equipement de Forage Hydraulique BQ	1000m(3280pieds)
	Foreuse Hydraulique Geologique NQ	700m(2296 pieds)
	Carotteuse hydraulique HQ	500m(1640 pieds)
	Foreuse Hydraulique Geologique PQ	300m(984 pieds)
	Moteur de Rotation	Hydraulique Moteur-variable Fabricant: SAUER-DANFOSS
	RPM	Quatre changements/ Changement de clochers 0-1100 RPM
	Ratios	1st 14.422:1 2nd 8.171:1 3rd 4.519:1 4th 2.652:1
Tete de forage de la carotteuse hydraulique HYDX-4	Tete ouvreuse	style pivot, active manuellement
	Madrin Hydraulique(PQ)	Hydrauliquement ouverte, Bridage avec Rondelle Belleville, Fermeture en forme de  C Capacite de detention axiale 222 400 N
	Couple Max. de la Foreuse Hydraulique Geologique	3700 N·m(2727 lbf·ft)
	Diametre de la prise	121 mm(4.76 inch)
	Capacite d'elevation Max. de la broche	150 kN(33720 lbf)
	Puissance d'alimentation Max.  HYDX-4 de la carotteuse hydraulique	60 kN(13480 lbf)
	Deplacement variable du Piston Axial de la Pompe Hydraulique. Pompe Triplex pour la conduite du rotateur, Pompe a boue du treuil et crics de nivelage. Avec un systeme de deviation de chargement	Fabricant: DANFOSS 1ere Pompe: 148LPM at 31.5MPa 2eme Pompe：120LPM a 28MPa 3e Pompe: 50 LPM at 16MPa
	Capacite de la tour de carottage HYDX-4	310 L (82 US Gallons)
	Force de Levage (cable unique)	57kN(12814 lbf) (tambour nu)
	Vitesse de levage (cable unique)	38-70m/min(tambour nu)
Levage de la Foreuse Hydraulique Geologique	Diametre du cable d'acier	18 mm(0.71 inch)
	Longueur du cable d'acier	50 m(164 pieds)
	Force de Levage (cable unique)	1200 Kg(2646 lb) (tambour nu)
	Vitesse de Levage (cable unique)	60-90m/min (tambour nu)
	Diametre du cable d'acier	5.3 mm(0.2 inch)
	Longueur du cable d'acier	1000 m(3280 pieds)
	Hauteur du mat	9.6 m(31.49 pieds)
	Angle de Reglage du Mat	0°—90°
	Angle de Forage	Moins 45º horizontal a 90ºvertical bas
	Traction d'alimentation	15000kg(33075 lb)
Mat	Poussee d'alimentation	6000kg(13230 lb)
	Tige de traction	3m or 6m(9.84 pieds ou 19.68pieds)
	Tige d'alimentation	3500 mm(137.80 inch)
	Tige d'abaissement	600 mm(23.62 inch)
	Type	Pompe Reciproque a piston plongeur Triplex
Pompe a boue	Modele	BW160/10
	Tige	70mm(2.76 inch)
	Pression de Decharge	2.5, 4.0, 6.5, 10.0 Mpa (363, 580, 943, 1450 psi)
	Intervalle de bridage	55.5-110 mm(2.19-4.33 inch) a travers le trou Ф154mm(6.06 inch)
	Poids (type plate-forme)	9300 Kg(20506 lb)
Autres	Dimensions (Longueur×Largeur×Hauteur)	5100×2200×2650mm (200×86.6×104.3 inch)
	Moyen de Transport	Vehicule

Les nombres sur le tableau ont ete calcules sur la base des experiences sur le terrain et pourraient etre attendus. La capacite de forage dependra des outils et des conditions, les techniques de forage et equipements utilises.
