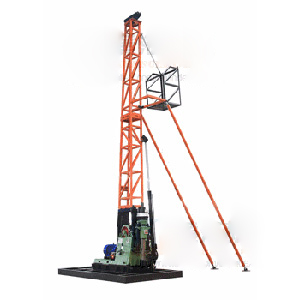

Carotteuse HXY-2BT
Ⅰ. Domaine d'Utilisation de Materiel de Carottage
La carotteuse diamantee HXY-2BT integre une machine avec une plate-forme et une machine dans une meme unite. Elle consiste en une plate-forme de forage XY-2B et une tour de forage avec mat, et la fonction de la tour d'elevation hydraulique. La plate-forme a une structure simple et un concept raisonnable, leger et facile a faire fonctionner, elle se trouve dans un grand angle reglable. Elle est specialement convenable pour le creusage des trous avec un grand angle d'inclination. Le corps de la Equipement de Carottage HXY-2BT est utilise comme outil de levage pour les forages verticaux ainsi que les trous inclines. La gamme des angles ajustes (dans le sens des aiguilles d'une montre) pour les trous inclines va de 0 a 90°.
Ⅱ. Proprietes Materiel de Carottage
1. La carotteuse (Equipement de Carottage) a axe HXY est integre avec une machine principale et une tour de forage. Elle adopte un moteur Diesel Deutz F3L 912 ou un moteur electrique 22 Kw.
2. La plate-forme de carottage diamantee est hautement relocalisable.
3. Elle peut rester stable et ferme meme pendant le retrait ou la relocalisation
4. En adoptant un treuil transversal, elle surmonte le probleme d'entrelacage du cable et l'usure.
5. Quand sa courroie de transmission tourne a haute vitesse, la perforeuse peut devenir souple dans la formation inconstante et reduire les degats des composantes et autres problemes mecaniques.
6. Avec une large gamme de vitesse, meme a basse vitesse, elle est convenable pour les travaux geologiques subterranean et les explorations d'eau.
Ⅲ. Principales Composantes de la Equipement de Carottage Diamantee
La foreuse consiste en une base, une carrosserie, un block couronne (mecanisme poulie), une plate forme et un support auxiliaire.
Ⅳ. Caracteristiques Principales de Materiel de Carottage
La foreuse est un mat de type pyramidal. D'un poids leger, composante simple, legere et limitee en quantite de desassemblage, la tour est pratique en matiere de transport et installation. La machine a son bloc sommet pratique pour les installations terrestres. Lorsque la plate-forme est poussee en arriere pendant l'operation, la tour peut etre inclinee pour arranger la distance de recul de maniere a garantir la ligne centrale entre les centres du trou et de la poulie. Lamachine peut etre ajustee dans le sens des aiguilles de la montre pour les trous inclines. Le reglage est pratique pour faire une large gamme. La plate-forme a noyau diamante est convenable pour les forages de trous a grande ouverture.
Ⅴ. Specifications de Equipement de Carottage
| Profondeur du forage | 120—600 m (394-1968 feet) |
| Couple Max. | 2.1 KN·m (1548 lbf·ft) |
| Longueur de la broche | 550 mm (21.65 inch) |
| I.D de la broche | 93 mm (3.66 inch) |
| Capacite d'elevation maximale de la broche | 60 KN (13488 lbf) |
| Force de Pression Max. de la Broche | 45 KN (10116 lbf) |
| Force de Levage Max. | 30 KN (6744 lbf) |
| Puissance du Moteur de la plate-forme de Materiel de Carottage | 22 KW (29.5 HP) |
Ⅵ. Les parametres du derrick
| Taille Nominale de la machine | 8 m (26.24 pieds) |
| Surface Nominale de la Base | 3.6m×2.1m (11.8pieds ×6.9 pieds) |
| Nombre de poulies | 2 pieces |
| Charge Max. du Mat de la Tour de Carottage Diamantee | 75 KN (16860 lbf) |
| Charge de la plate-forme de travail mobile | 70Kg (154 lb) |
| Angles regles de la tour de forage | 45°－90° |
