Foreuses Horizontales Dirigées FDP-40
Description:

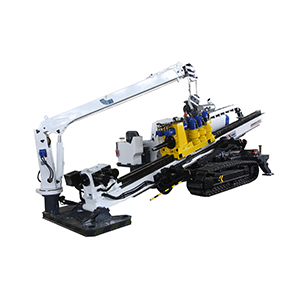

La foreuse horizontale directionnelle (Foreuses Horizontales Dirigées) FDP-40 HDD, est conduite avec un systeme hydraulique propulse avec ses propres chenilles. Conduite avec des moteurs duplex zero, le rotateur peut forer avec deux vitesses. Avec une structure compacte et avancee, adoptant un systeme d'alimentation a chaines conduit par un moteur, le moteur peut bouger avec stabilite sans probleme. Le mat peut etre ajuste pour les trous dont l'angle de forage est entre 8 et 22°. L'unite toute entiere a un centre de gravite bas et une bonne stabillite puis une appearance elegante. Une grue annexe adaptee a cette foreuse rend son operation plus confortable.
Se basant sur les commandes internationales, les principales pieces d'adaptation et equipements auxiliaires comme le moteur diesel, les pompes hydrauliques, les pistons, les moteurs, les reducteurs, et les accessoires hydrauliques cles sont tous selectionnes aupres des grands fabricants locaux et internationaux.
Avec un grand couple, une structure raisonnable, un mode de fonctionnement avance et une tige de 4.5 m (14.76 pieds), tout ceci garantit a cette foreuse une haute performance.
Specifications de la Foreuses Horizontales Dirigées FDP-40HDD:
| La Principale Foreuse FDP-40 HDD | |
| Puissance du Moteur | YC6M240 175 KW(235HP) (2200 tr/min) |
| Capacite de Poussee Max. | 400KN (89920 lbf) |
| Capacite de Traction Max. | 400KN (89920 lbf) |
| Couple Nominal | 15000 N·M (11055 lbf·ft) |
| Broche a Creux RPM | Lower 0-40tr/min |
| High 0-80tr/min | |
| Tige d'Alimentation | 5000 mm(197 inch) |
| Diametre du Trou de Guidage | Ф170 mm(6.7 inch) |
| Angle de Forage | 8°—20° |
| Pression du Systeme Hydraulique | 20Mpa(2901 psi) |
| Vitesse de Deplacement | 2 km/h(6560pieds/h) |
| Style Structurel | Integre avec une chenille en caoutchouc et une pompe a boue |
| Dimension (Longueur×Largeur×Hauteur) | 7800×2300×2350 mm(307×90.6×92.5 inch) |
| Poids | 16000 kg(35280 lb) |
| Grue de Foreuses Horizontales Dirigées | 2T/m(1345 lb/pieds), Longueur Max. du Bras Droit 4.5m(14.8 pieds) |
| Pompe a Boue de la FDP-40HDD | |
| Specification | BWF-400 |
| Decharge Max. | 400 L/min (106 US Gallons/min) |
| Pression Maximale | 10 Mpa(1450 psi) |
| Systeme de Transformation de la Boue (Optionel ) de la FDP-40 HDD | |
| Details du moteur | 20.9PS moteur a essence |
| Parametre de la Pompe | 100 m3/h (3529 pieds3/h) |
| Capacite de Transformation de la Boue | 16 m3/h (565 opieds) |
| Reservoir a Boue | 5M3(176pieds |
| Poids de la Foreuses Horizontales Dirigées | 500kg(1103 lb) |
| Outils de Forage et Systeme Auxiliaire de la Foreuses Horizontales Dirigées FDP-40 HDD | |
| Specification de la Tige | Ф89×4500 mm(Ф3.5×177 inch) |
| Trepan de guidage | Ф170 mm (6.7 inch) |
| Alesoir de la Foreuses Horizontales Dirigées | Ф400,Ф500,Ф600,Ф720,Ф830,Ф900mm (Ф15.7,Ф19.7,Ф23.6,Ф28.3,Ф32.7,Ф35.4 inch) |
| Distributeur | 60T (132300 lb) |
| Traqueur | Optionnel |
